Үзүүлэлтүүд
Газар тариалан: 3000 * 1500мм
Таслах хурд: 86м / мин
Дэмжигдсэн график формат: BMP, DWG, DXF, PLT
Програм: Лазер хайчлах
Нөхцөл: Шинэ
Зузаан зүсэлт: Материал
CNC буюу үгүй: Тийм
Хөргөх горим: Ус хөргөх
Програмын хяналт: Cypcut1000
Гарал үүслийн газар: Аньхуй, Хятад (Эх газрын)
Гэрчилгээ: CE, ISO, SGS
Баталгаат хугацаа: 1 жил
Загвар: FC1530

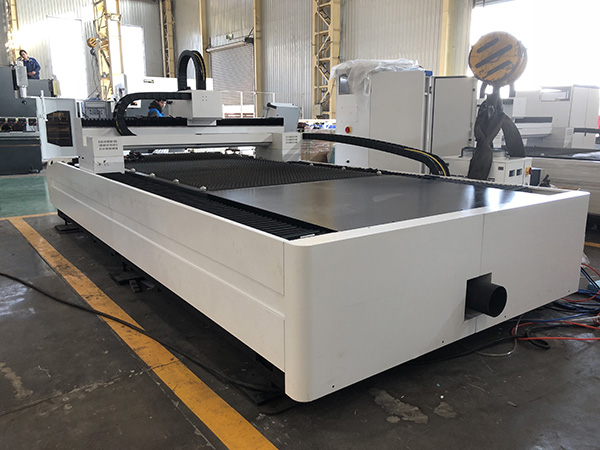

Бүтээгдэхүүний нэр: Fiber Laser Metal Cutting Machine
Лазер долгионы урт: 1080nm
Ашиглалтын температур: 10 ~ 40 ℃
Хамгийн бага давхаргын өргөн: 0.1мм
Ажлын хэмжээ: 3000 * 1500мм
Давтацын нарийвчлал: ± 0.03 мм
Ажиллах хурд: 128 м / мин (янз бүрийн материалын зузаанаар)
Лазер тэжээл: 500W
хяналтын систем: Cypcut 1000
Тохиргоо:
1. Аж үйлдвэрийг нэвтрүүлэх хүнд даацын ган бүтэцДулааны боловсруулалтын үед квадрат гангаар хийгдсэн хавтан гангаар хийсэн гагнуур нь удаан хугацаагаар ашиглагдахгүй болно.
2. Боловсруулалтын өндөр нарийвчлалыг хангахын тулд Сүлжээний Холболтыг давхцуулах машин, тээрэмдэх, өрөмдөх, тэвш болон бусад механик процессыг нэвтрүүлэх.
3. Тохируулах Япон THK шугаман төмөр зам бүх тэнхлэгт зориулан удаан хугацаагаар боловсруулахад удаан, өндөр нарийвчлалыг хангах.
4. XY тэнхлэг нь өндөр нарийвчлалтай нунтаглах төрлийн арааны өлгүүр, Японы Shimpo бууруулагч, өндөр хурдтай, нарийвчлалыг хангаж чадна, Z тэнхлэг нь өндөр нарийвчлалтай гулгах бөмбөгний шураг дамжуулж байна.
5. Зөвшөөрч болно Франц Schneider AC servo систем Бүх тэнхлэг, том чадал, ойрхон мөчлөг хянах, өндөр нарийвчлалын байршил, хүчирхэг моментийн хүч, динамик цаг хугацааны хувьд богино, хэт ачааллын эсэргүүцэл нь хүчтэй байдаг.
6. Автокардийн цөмийн боловсруулалт, барьж байгуулах процесс, өндөр чанарын зүсэлтийг баталгаажуулах үйлдвэрлэлийн оптик шилэн хайчлах системийг суулгахад хялбар, суурилуулах, засварлах, cam модулийг нэвтрүүлэх.
7. Мэргэжлийн түвшинд нэвтрүүлэх WSX, Raytools лазер хайчлах дарга, импортын оптик линз, илүү төвлөрсөн цэг, илүү нарийвчлалтай огтлолт, илүү өндөр үр ашигтай, боловсруулалтын илүү сайн чанарыг хангаж чадна.
8. Фиброз лазер дамжуулалт, уян хатан боловсруулалт, экологийн цэгийн өндөр нарийвчлалтайгаар огтолсон.
9. Олон програм хангамжтай нийцтэй байх нь таны хүссэнээр шоргоолжны график, үсгийг загварчилж чаддаг, энгийн, уян хатан, хялбар ажиллагаатай.
Загвар | нарийвчлалтай | accurl1530 | accurl1540 | accurl1560 | |
ажлын хэмжээ (X & Y) (MM) | 1300*2500 | 1500*3000 | 1500*4000 | 1500*6000 | |
Лазер дунд зэрэг | Шилэн лазер | ||||
Лазер хүч | 800W, 1000W, 1500W, 2000W (заавал биш) | ||||
Зузаан зүсэх | Материал ба хүч чадлын дагуу | ||||
Мин маршрутын өргөн | 0.1мм | ||||
Нарийвчлалыг давт | ± 0.05мм | ||||
Байрлалыг төлөвлөх | Улаан цэг | ||||
Урт долгион | 1080nm | ||||
Цахилгаан хангамж | 220-380V / 50HZ | ||||
Програм
Холбогдох талбар: зэвэрдэггүй ган, карбон ган, манганы ган, цайрдсан хуудас, хайлшан хавтан, ховор металл зэрэг өндөр хурдтай, өндөр нарийвчлалтай огтлолтонд хэрэглэгддэг металл хуудас боловсруулахад хэрэглэж болно.
Холбогдох аж үйлдвэр: зочид буудал, гал тогооны тоног төхөөрөмж, тоног төхөөрөмж, автомашины үйлдвэрлэл, механик тоног төхөөрөмж, дэлгэцийн тоног төхөөрөмж, нарийн эд анги, цахилгаан тоног төхөөрөмж, лифтний тоног төхөөрөмж, гэрэлтүүлгийн тоног төхөөрөмж, автомашины чимэглэл болон бусад аж үйлдвэр.
Үндсэн онцлог:
Өндөр хүчин чадалтай servo мотор, илүү хурдан хурдтай ажиллах боломжтой.
Хүнд даацын аж үйлдвэрийн ган бүтэц, бага давтамжтай, өндөр хурдтай гүйдэл, үйл ажиллагаанд илүү тогтвортой байдаг.
Автомат анхаарлаа төвлөрүүлэх нь толгойг багасгах, зузаан хавтан цооролт, огтлох илүү төгс болно.
Боловсруулахад илүү тохиромжтой, ухаалаг хийн төхөөрөмжийн төхөөрөмжийг нэвтрүүлэх.
Илүү функц бүхий илүү мэргэжлийн үйлдвэрлэлийн хяналтын систем.
