Үзүүлэлтүүд
Газар тариалан: 3000 * 1500мм
Хурддах хурд: 30м / мин
Дэмжих график формат: AI, PLT, DXF, BMP, LAS, DXP
Програм: Лазер хайчлах
Нөхцөл: Шинэ
Зузаан огтлолт: 0-30 мм
CNC буюу үгүй: Тийм
Хөргөх горим: Ус хөргөх
Програмын хяналт: Cypcut
Гарал үүслийн газар: Аньхуй, Хятад (Эх газрын)
Гэрчилгээжүүлэлт: CE, ISO, SGS, CCC
Баталгаат хугацаа: 1 жил
Лазер эх үүсвэр: IPG / Raycus / nNIGHT / MAX
Толгойг нь тасдах: Precitec / Raytools / OSPRI / WSX
Servo type: Servo мотор
Хөргөлтийн систем: Ус Chilller
Лазер чадал: 500/750/1000/1500/2000 / 3000w эсвэл өөрчилсөн
Ажлын талбай: 1500 * 3000мм
Огтлох материал: нүүрстөрөгчийн ган / зэвэрдэггүй ган / хөнгөн цагаан / зэс
Electic component: Францын Шнейдер
Дамжуулах систем: YYC
Бүтээгдэхүүний програм

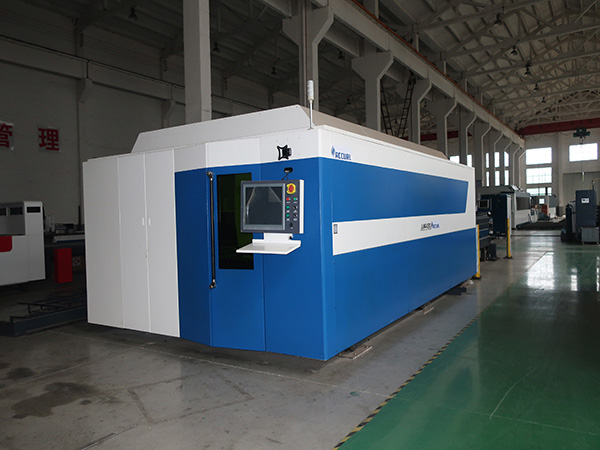

CL-G3015A CNC шилэн лазер хэрчих машин нь шилэн лазер, хөргөгчинд, шилэн хайчлах толгой, машин хэрэгсэл, хяналтын систем, усны систем, агаар олборлох систем зэрэг олон төрлийн лазер тайрах төхөөрөмжтэй. Бүх машин нь тогтмол ажлын хэсэг, хөдлөх gantry бүтэцтэй байдаг. Энэ нь хоёр тэнхлэг, гурван тэнхлэг CNC лазер хэрчих машинтай байдаг. Тэдгээрийн дотроос XY тэнхлэг холбоос нь онгоц огтлох тэжээлийн Z тэнхлэг хөвөгч хянах ажлын гадаргууг мэдэрдэг. Төхөөрөмжийн дөрвөн CNC босоо чиглүүлэгч замуудаар удирддаг бөгөөд X, Y, Z тэнхлэгүүд нь AC servo арматураар хөтөлдөг ба үүнд X, Z тэнхлэг нь AC servo gear rack юм. Гол ор, Y босоо тэнхлэг нь гангийн бүтэц, динамик гүйцэтгэлийг хангадаг бөгөөд үүнд лазер хайчлах толгой, AC servo мотор, бөмбөг шураг хос, гулгах хөтөч хос, сааруулагч, араа болон өлгүүр хосууд бүгдээрээ алдартай брэндийг сонгох боломжтой. CNC систем нь дотоодын брэнд лазерийн тусгай тоон хяналтын системийг ашигладаг бөгөөд мэргэжлийн хайчлах хяналтын програм хангамж болон туслах програмчлалын програм хангамжийг тохируулдаг. Компакт бүтэц, хангалттай хөшүүн, найдвартай, өндөр хэмнэлттэй байх.
CNC шилэн лазер хайчлах машин нь зэвэрдэггүй ган, нүүрстөрөгчийн ган, ган хайлш, цахиурын ган, цайрдсан ган хавтан, хөнгөн цагаан хайлш, титан хайлш болон бусад металл материалуудыг огтлоход тохиромжтой.
Үндсэн онцлог
1. Gantry beam-г шилжүүлэх нь шинэ бүтцийн загвар болон шинэ үйлдвэрлэлийн процессыг хэрэглэдэг бөгөөд энэ нь өндөр хурдтай ажиллахад тогтвортой байдлыг хангаж, хөнгөн цагааны хайлшийг том урт өргөнтэйгээр хийсэн. Энэ нь жингийн 12% -ийг бууруулж, цутгах цацрагийг харьцуулахад хатуу байсан 20% -иар нэмэгдсэн байна.
2. БНХАУ-ын англи хэлний хяналтын програм хангамжийг ашигласан хүний компьютерын харилцан үйлчлэлийн интерфэйсээр бичигдсэн CNC систем нь үйл ажиллагааг илүү хялбар, хялбар болгосон.
3. Өргөн хүрээтэй огтлолын талбай нь гурван нээлттэй тал байгаа тул түүхий эд материалыг ачих, буулгахад илүү хялбар болгодог. Үүнийг янз бүрийн орон зайд хэрэглэж болно.
4. Цахилгаан хяналтын кабинетэд ашигладаг хагас бүтэц нь янз бүрийн орон зайн зохицуулалтыг хангаж чадна.
5. Хөндлөн огтлолт нь тасралтгүй огтлолтыг нарийн тооцоолж, хоѐр материалыг хэмнэх, таслах цагийг хэмнэнэ.
6. Тоосжилтыг зайлуулах бүдүүвчийг бэхэлгээний бүдүүвчтэй маш ойрхон байрлуулсан тул төхөөрөмжийг илүү үр ашигтай болгодог. Энэ нь урт хугацаанд ажиллах хугацааг баталгаажуулахын тулд лазер арилгах төхөөрөмжийг лазераас зайлсхийдэг.
7. Энэхүү тусгай зориулалтын лазер хайчлах толгой нь фокусын зай тохируулга, фокусын диаметр, модны хөндлөн огтлолын талбай, хүч чадал, урд болон арын ачааллын материалуудаар тодорхой зузаантай материалыг өндөр нягтралтай огтлох чадвартай байдаг. цаг хэмнэх.
Техникийн үзүүлэлтүүд
Зүсэх хүрээ (мм) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X тэнхлэгт харвалт (мм) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y тэнхлэгийн харвалт (мм) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z тэнхлэгийн харвалт (мм) | 300 | 300 | 300 | 300 | 300 | |
XY Axis Positioning Accuracy (mm) | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | |
Дахин байрлуулах нарийвчлал (мм) | ± 0.02 байна | ± 0.02 байна | ± 0.02 байна | ± 0.02 байна | ± 0.02 байна | |
Лазер хүч (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
