Үзүүлэлтүүд
Хурддах хурд: 80м / мин
Дэмжигдсэн график формат: DWG, DXF
Програм: Лазер хайчлах
Нөхцөл: Шинэ
Зузаан огтлолт: 0-25мм
CNC буюу үгүй: Тийм
Хөргөх горим: Ус хөргөх
Програмын хяналт: Cypcut
Гарал үүслийн газар: Хятад Аньхуй (Эх газрын)
Брэндийн нэр: ACCURL
Гэрчилгээ: CE, ISO, SGS

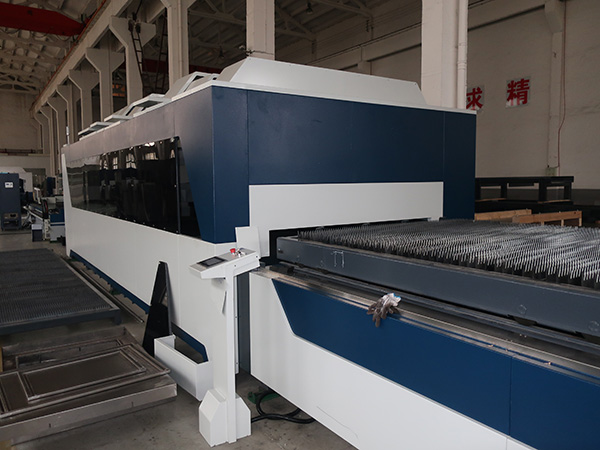

Бүтээгдэхүүний нэр: Fiber Laser Tube & Plate Cutter
Эрчим хүч: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
зүсэх: хавтан ба хоолой
Ажлын хэсэг: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Санал авах Худалдан авагч: Fiber Lasr Cutting
Хамгийн дээд хурдны байрлал: 80м / мин
Шугам хоолойг огтлох: 30mm-220мм
Гуурсан хоолой таслах урт: 6м-ээс бага
X, Y тэнхлэгийн байрлал accucy: 0.05mm
X, Y тэнхлэг давтах чадварын нарийвчлал: 0.025мм
Борлуулалтын дараах үйлчилгээ: Инженерүүд гадаадад машин механизм ажиллуулах боломжтой
Fiber лазер хэрчих машин давуу тал:
1. Замын чанар сайн: Лазер цэгийн жижиг, ажлын өндөр үр ашиг, өндөр чанар.
2. Өндөр зүсэх хурд: хайчлах хурд ижил CO2 лазер хайчлах машинаас 2-3 дахин их.
3. Тогтвортой ажиллаж байгаа: дэлхийн шилдэг импортын шилэн хошууны лазер, тогтвортой гүйцэтгэл, гол хэсэг нь 100,000 цаг хүрч чадна;
4. Цахиурын цахилгаан хувиргах өндөр үр ашиг: CO2 лазер хайчлах машинтай харьцуулах, шилэн лазер хайчлах машинтай харьцуулахад гурван удаа гэрэл гэгээтэй хувиргах үр ашигтай байна.
5. Хямд өртөг: Эрчим хүчийг хэмнэж, хүрээлэн буй орчныг хамгаалах. Photoelectric conversion rate 25-30% хүртэл байна. Цахилгаан эрчим хүчний хэрэглээ бага байдаг нь уламжлалт CO2 лазерын хайчлах машины 20-30% байдаг.
6. Бага засвар үйлчилгээ: шилэн кабелийн дамжуулах линз нь линзийг тусгадаггүй, засвар үйлчилгээний зардлыг хэмнэх;
7 Хялбар ажиллагаатай: шилэн кабелийн дамжуулалт, оптик зам тохируулга байхгүй байна.
Техникийн үзүүлэлтүүд
Үр дүнтэй ажиллах талбай (мм) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Макс хоолойн голч | 200мм (600mm өөрчилж болно) | ||
Хоолойн урт | 6mm | ||
Z тэнхлэгийн цус харвалт | 120 мм | ||
Хамгийн их байршлын хурд | 60 м / мин | ||
X, Y тэнхлэгийн байрлал нарийвчлал | 0.05 мм | ||
X, Y таарцын нарийвчлал | 0.025 мм | ||
Лазер эх үүсвэр | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Нүүрстөрөгчийн ган | ≤ 10мм | ||
Зэвэрдэггүй ган | ≤ 4мм | ||
Хөнгөн цагаан | ≤ 4мм | ||
Стандарт тохиргоо
Шилэн цахилгаан хангамж | Raycus / IPG | ||
Шилэн хайчлах дарга | Рэйтоол | ||
Машины байгууллага | ТАЙЛБАР | ||
Cross Beam | ТАЙЛБАР | ||
Ажлын хүснэгт | ТАЙЛБАР | ||
Ачааны хайрцаг | Апекс | ||
X, Y тавиур ба пинон | Швед Линден | ||
Ball шураг | Тайвань Hiwin | ||
төмөр зам | Тайвань Hiwin | ||
Хийн систем | Япон улсын ЖДҮ | ||
хөргөлтийн систем | Таарор | ||
Цахилгаан бүрэлдэхүүн | Шнайдер | ||
Удирдлагын систем | Cyp Cyp | ||
AC servo мотор болон драйвер | Yaskawa | ||
CAD / CAM програм хангамж | Ухаалаг үүр мэргэжлийн | ||
Параметр таслах(Тохиолдолд 700w лазер эрчим хүч)
Лазер хүч (W) | Материал | Зузаан (мм) | Хурд (м / мин) | Хий хайчлах |
700W | Зэвэрдэггүй ган | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Нүүрстөрөгчийн ган | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Цахилгааны нийт зардал
Зүйл | Эрчим хүч (кВ) | Нийт хүч (кв / цаг) | Нийт зардал (ам / доллар) |
Лазер | 2.9 | ≦ 20.9 | 2.0 ам. Доллар (60% -ийн нийт ачааллын данс) |
машин | 9.5 | ||
chiller | 4.5 | ||
Агаарын компрессор | 4 |
Хийн зардал
Хийн төрөл | Үнэ (USD / цилиндр) | Чадавхи (мин / цилиндр) | Зардал (USD / H) | Тэмдэглэл |
O2 | 2.5 | 60 | 2.5 | 1мм карбоны ган |
N2 | 4.2 | 15 | 16.5 | 1мм карбоны ган |
Шингэн N2 | 55 | 120 | 4.5 | 1мм зэвэрдэггүй ган |
Агаар | 1.1 (агаарын компрессор) | 2мм-ээс бага карбон ган, чанарын огтлолт |
Суулгах нөхцөл
Худалдагчийн ажилтан суулгацыг дараах байдлаар хянана. Үүнд:
1) суурилуулах ба угсрах
2) Машин болон ажлын хүснэгтийг байрлуулах
3) Үйлчилгээний цэгээс кабель, хоолой ажиллуулах
4) Цахилгааны утас, хийн хоолойг машинд холбох
Сургалтын нэр томъёо
Хүлээн авсаны дараа Худалдааны техникч нь Сургалтыг эхлүүлнэ.
Үйлчлүүлэгч нь сургалтанд хангалттай хүрэлцэхүйц хангалттай материал, хэрэглээг хангана.
Сургалт нь дараах зүйлсээс бүрдэнэ.
1) Машины тойм
2) Хяналтын боломжууд ба үйл ажиллагаа
3) Машины засвар, тохируулга
4) Машины хяналт
Машины операторын сургалт нь суурилуулалт, ашиглалттай уялдаж байгаа тул ажиллагсад байнга бэлэн байх ёстой.
